冷藏库制冷设计手册_冷库耗冷量计算_制冷设备选型（2026已更新）

发布时间：2026年06月22日 16:24

作者：浩爽制冷

来源：浩爽制冷

　　冷藏库制冷设计是冷库工程建设中的重要环节，直接影响库温稳定性、设备运行效率、能耗水平和后期维护成本。食品冷藏、肉类冷冻、水产储存、果蔬保鲜、医药冷链等项目，在建设前都需要结合库房尺寸、储存温度、货物种类、进出货频率、保温结构和制冷设备配置进行综合设计。合理的冷藏库制冷设计，可以减少温度波动、设备频繁启停、能耗偏高和后期返工等问题。

　　冷藏库制冷设计资料通常包括耗冷量计算、制冷压缩机选型、冷凝器与蒸发器配置、辅助设备布置、制冷剂选择、管路设计、安装调试以及食品冷加工工艺要求等内容。对于冷库工程设计人员、施工人员和冷链企业负责人来说，这些内容具有较强的参考价值，能够帮助项目在前期方案阶段明确设备配置、施工标准和运行要求。

　　一、冷藏库制冷设计常用基础资料

　　在进行冷藏库制冷设计前，需要掌握必要的工程基础资料，包括数学常用数值、物理参数、单位换算和制冷工程图例等。冷库库内容积、围护结构传热面积、货物热负荷、人员热负荷、照明热负荷和风机电机热量，都需要依靠准确的数据进行计算。

　　常用基础资料主要包括：面积、体积、压力、功率、热量、流量等单位换算；空气密度、比热容、导热系数、水和冰的热物性参数；以及冷库平面图、系统流程图、设备布置图、管路安装图中常见的工程图例。基础数据越准确，后续制冷设备选型和系统设计就越可靠。

　　二、冷藏库常用材料选择

　　冷藏库建设不仅需要制冷设备，还涉及保温材料、结构材料、管道材料和安装辅材。材料选择是否合理，会影响冷库的保温效果、防腐性能、结构强度和使用寿命。

　　常见材料包括型钢、冷弯薄壁型钢、钢板、钢带、制冷管材、有色金属材料、紧固件、保温材料、密封材料、防腐材料、焊接材料和电气辅材等。其中，制冷管道、保温层、支吊架和连接件需要根据系统压力、运行温度、安装环境和维护要求进行选择，不能只考虑材料价格。

　　三、冷藏库库容量与耗冷量计算

　　耗冷量计算是冷藏库制冷设计的核心内容。如果制冷量配置偏小，库温下降慢，压缩机长时间高负荷运行，容易影响设备寿命；如果制冷量配置过大，则会增加投资成本，并可能造成设备频繁启停、库温波动和能耗升高。

　　冷藏库耗冷量一般需要考虑围护结构传热负荷、货物热负荷、通风换气热负荷、人员操作热负荷、照明热负荷、风机电机热负荷和安全余量等因素。不同货物的储存要求不同，肉类、水产、果蔬、乳制品、速冻食品和医药产品，对温度、湿度、降温速度和空气循环的要求都不一样，因此不能只按照库房面积简单估算冷量。

　　在实际项目中，还要重点确认货物进库温度、目标储存温度、每天进出货量、开门频率、货物包装方式和堆放高度。只有参数明确，才能更准确地计算耗冷量，并选择合适的制冷系统。

　　四、制冷压缩机与辅助设备选型

　　制冷压缩机是冷藏库制冷系统的核心设备。压缩机选型需要根据蒸发温度、冷凝温度、制冷量、制冷剂类型、运行工况和节能要求综合确定，不能只看设备功率或价格。

　　制冷系统常用设备包括压缩机、冷凝器、蒸发器、储液器、油分离器、气液分离器、过滤器、视液镜、电磁阀、膨胀阀、安全阀和压力控制器等。大型冷藏库常见氨系统，中小型冷库、商业冷库和部分食品冷库也常使用氟利昂系统或环保型制冷剂系统。

　　冷凝器需要根据环境温度、散热条件和系统负荷选择风冷、水冷或蒸发式冷凝器。蒸发器则要根据库房面积、高度、送风距离、货物堆放方式和温度均匀性要求进行布置。设备配置合理，系统运行才会更加稳定。

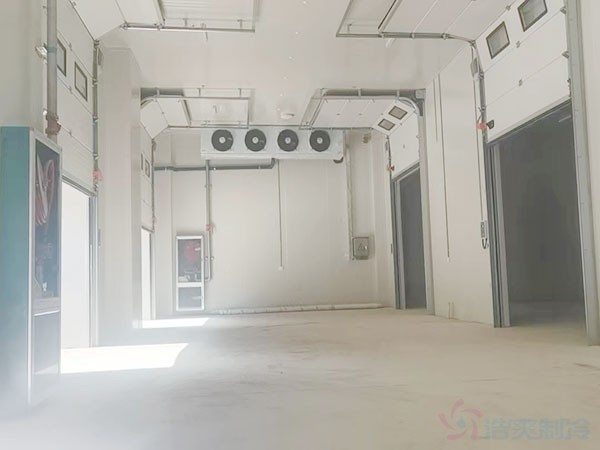

　　五、冷藏库库房冷却设备布置

　　库房内部冷却设备的布置，会直接影响温度均匀性和货物储存质量。常见冷却方式包括冷风机、顶排管、墙排管和其他换热设备。不同冷库类型，应根据实际用途选择合适的冷却方式。

　　果蔬保鲜库需要注意湿度保持和风速控制，避免货物失水；肉类冷冻库更关注降温速度和低温稳定性；医药冷库则对温度均匀性、监测系统和备用方案要求更高。冷风机布置时，应避免长时间直吹货物，同时保证送风和回风通道畅通。

　　对于面积较大、长度较长或货架较高的冷藏库，应重点考虑空气循环和均匀送风设计，避免出现局部温度偏高、回风不畅或货物结霜不均等问题。

　　六、制冷系统管路设计要点

　　制冷系统管路设计关系到制冷剂循环效率、回油效果、压力损失和运行安全。管径过小会增加压力损失，影响制冷效率；管径过大则可能造成回油速度不足，影响压缩机运行。

　　管路设计需要考虑制冷剂在吸气管、排气管、供液管中的合理流速，也要根据系统负荷、管道长度、安装高度差和运行工况确定管径。氨系统、盐水系统或载冷剂系统，还需要结合流量和压力损失进行专门计算。

　　同时，管道安装应注意坡度方向、回油要求、排液要求、支吊架强度和热胀冷缩问题。低温管道保温应连续严密，避免出现冷桥、结露和结冰现象。压力容器和部分辅助设备还需要按规范配置安全阀，确保系统运行安全。

　　七、冷藏库制冷工艺安装说明

　　冷藏库制冷系统安装应按照设计图纸和施工规范进行。安装前需要检查设备基础是否平整牢固，确认设备型号、管道规格、电气配置和安装位置是否符合设计要求。

　　管道焊接完成后，应进行吹污、试压、检漏和真空处理。制冷剂充注前，需要确认系统干燥、密封和电气保护功能正常。低温管道、阀门和连接部位应做好保温处理，减少冷量损失。冷风机排水应设置合理坡度，低温库排水管还需要采取防冻措施。

　　系统调试阶段，应重点检查高低压压力、库内温度、电流、回油情况、除霜效果、风机运行状态和保护装置动作是否正常。验收时，应记录库温下降曲线、设备运行参数和系统稳定性，确认冷库达到设计要求后再正式投入使用。

　　八、冷藏库建设前需要确认的信息

　　为了提高冷藏库制冷设计的准确性，业主在项目启动前应提前确认以下信息：冷库用途、库房长宽高、目标温度、货物进库温度、日进出货量、开门频率、货物种类、包装方式、堆放高度、现场电源条件、排水条件、设备安装位置，以及是否需要加湿、除霜、远程监控或备用机组。

　　这些参数越清楚，制冷方案越容易做到合理、节能和稳定。如果前期信息不完整，只凭经验估算设备，后期容易出现制冷量不足、温度不均、能耗偏高或设备维护不便等问题。

　　常见问题

　　1.冷藏库制冷设计只看面积可以吗？

　　不建议只按面积估算。冷库高度、温度、货物种类、进货温度、保温厚度和开门频率都会影响冷量需求，正式方案应进行耗冷量计算。

　　2.制冷设备冷量越大越好吗？

　　不是。冷量过大可能导致设备频繁启停、库温波动和能耗增加。合理选型比单纯加大设备更重要。

　　3.冷藏库为什么会温度不均匀？

　　常见原因包括冷风机布置不合理、货物堵塞回风口、库房过长、送风距离不足、开门频繁等。设计阶段应提前考虑气流组织。

　　4.旧冷库改造需要重新计算冷量吗？

　　需要。旧冷库可能存在保温老化、门封不严、设备效率下降或货物类型变化等情况，不能简单沿用原有设备参数。

　　冷藏库制冷设计是一项综合性工程，涉及耗冷量计算、设备选型、管路设计、冷却设备布置、安装调试和运行维护等多个环节。对于食品加工、冷链物流、医药仓储和农产品保鲜企业来说，前期设计越细致，后期运行越稳定。建设冷藏库时，应结合实际储存需求和现场条件制定方案，避免只凭面积或经验选择设备，才能让冷藏库在温度稳定、节能运行和长期维护方面达到更理想的效果。
